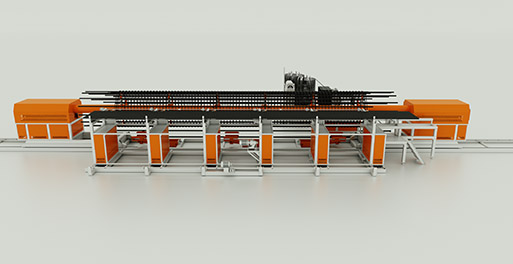

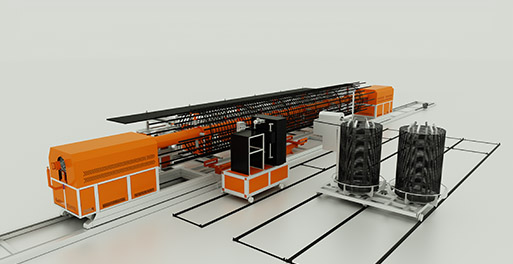

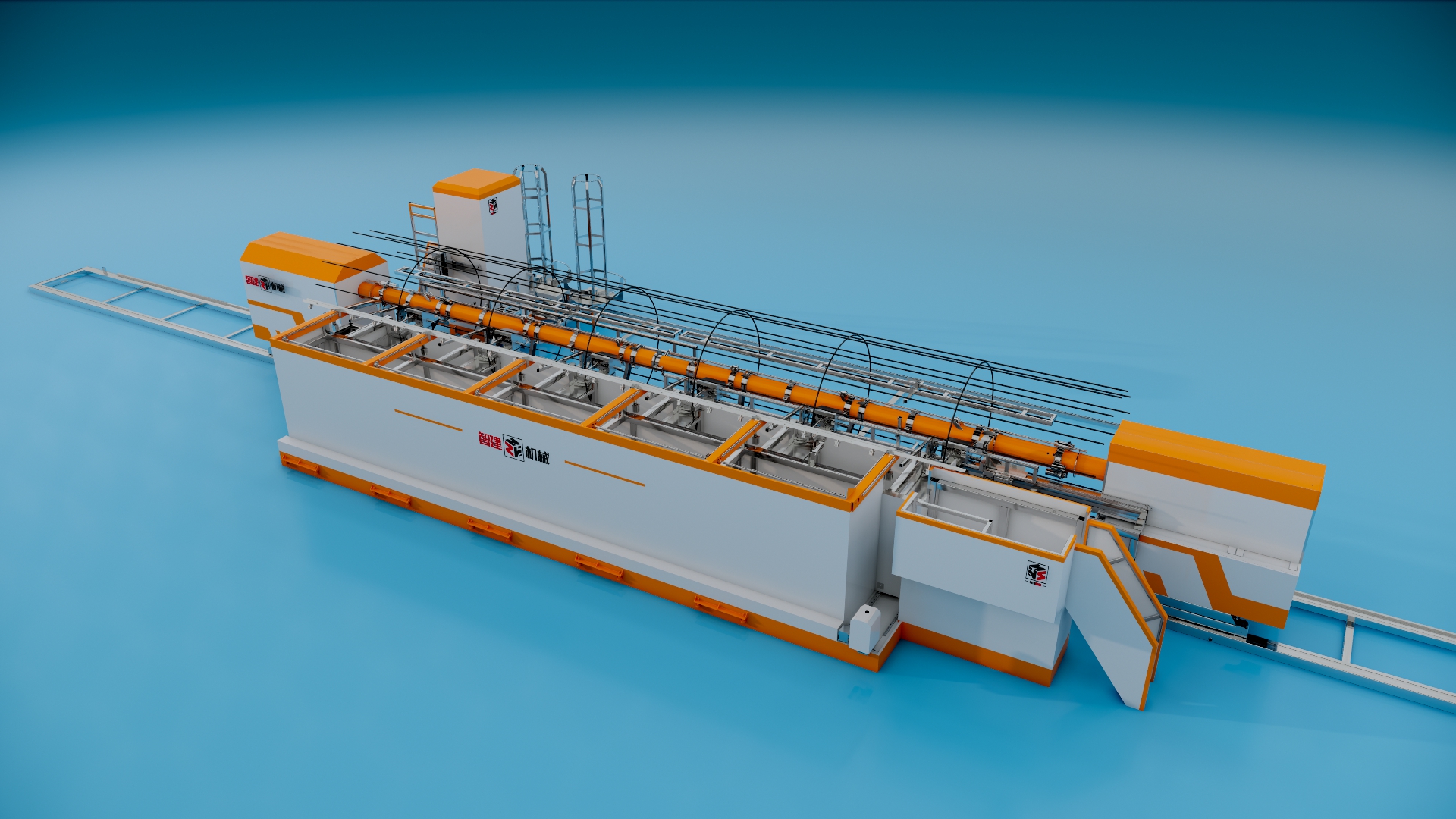

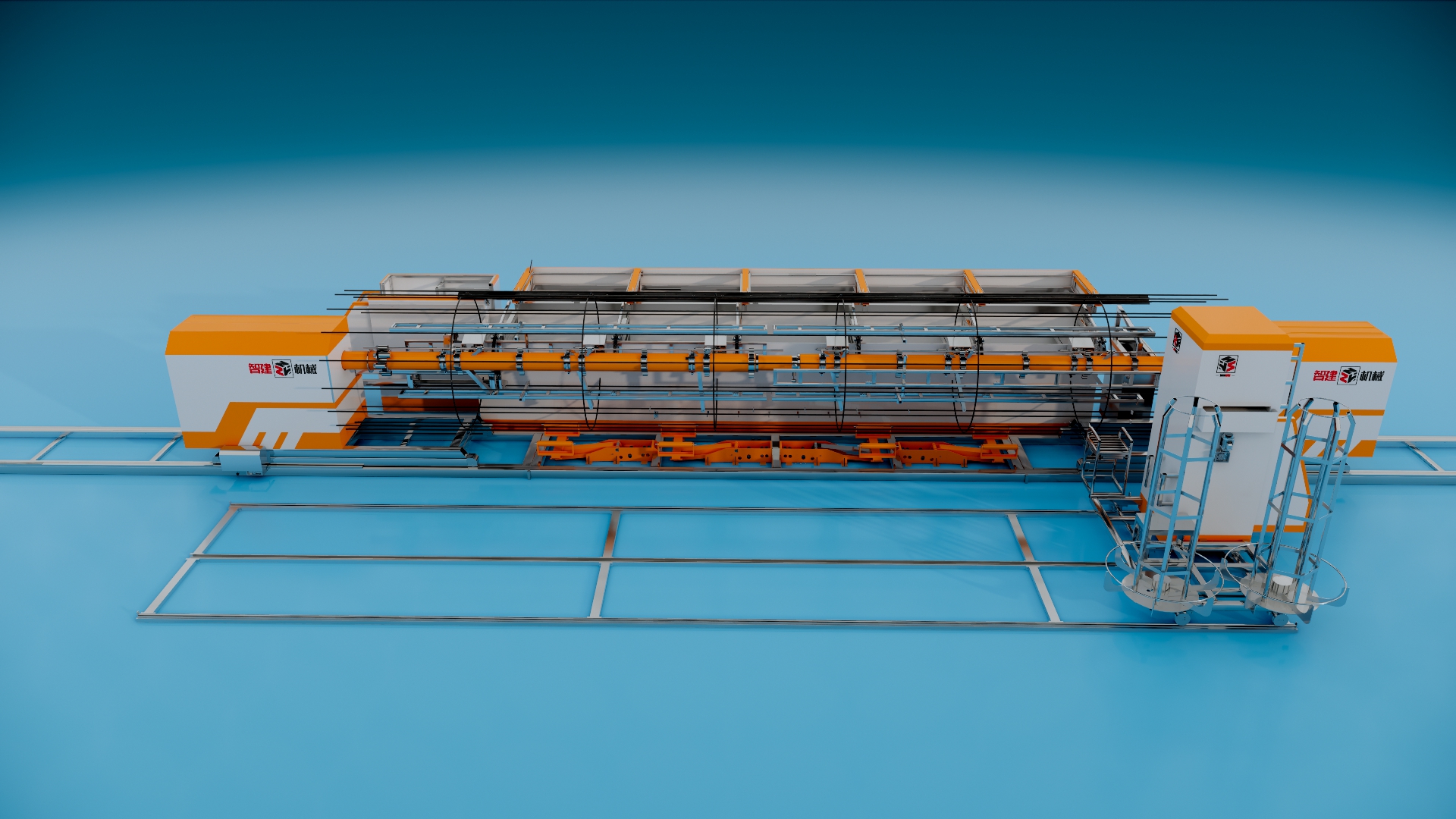

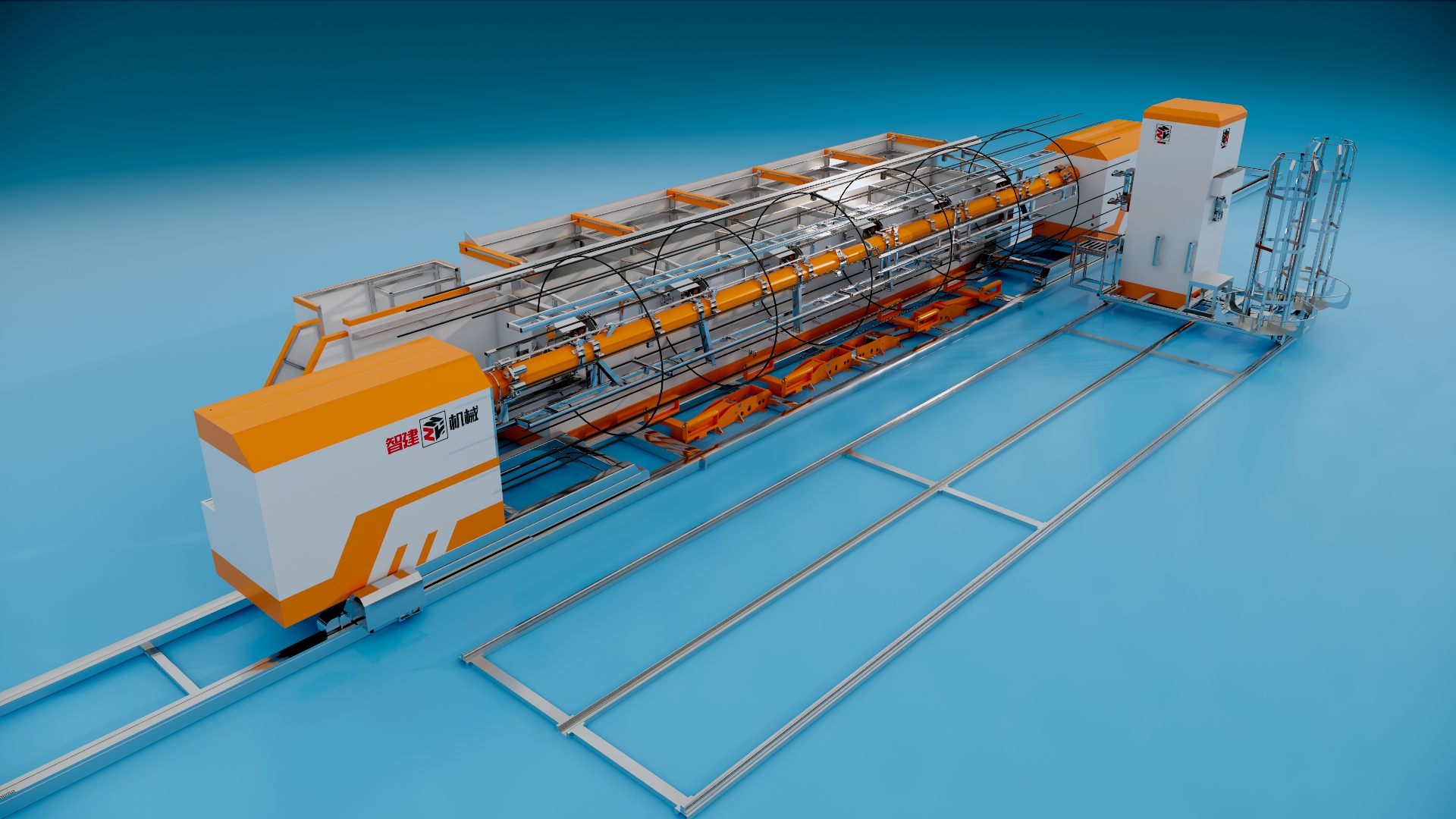

智能钢筋笼成型焊接工作站

高效率

  • 六轴机械手自动焊接机构，节省人工
  • 自动撑圈装置，内筋安装方便，左右自动开料装置，卸笼方便，架成型与绕笼分开进行，效率加倍，自动化数控系统，操作方便
  • 正常情况下备料及滚焊部分1人一班，分二班作业，2个人一天就可以加工出20多个12米长成品的笼子（备料、滚焊、加强筋安装、探测管安装、导向垫块安装等），工作效率非常高

高精度高品质

  • 自动上料机构，可在线调整间距，误差小，成型质量高
  • 可完成钢筋笼内径直径 690mm-2340mm 桩基单主筋单箍筋、双箍筋单主筋，以及双主筋双箍筋的焊接工作
  • 采用数控机械化作业，主筋、缠绕筋的间距均匀，钢筋笼直径一致，产品质量完全达到规范要求

低耗材

  • 箍筋拉紧不需搭接，较之手工作业节省材料1.5%，降低了施工成本

产品参数
产品视频
项目参数
型号HBZN-2500型
钢筋笼内径直径800-2500
钢筋长度12米
钢筋笼最大重量6000KG
盘筋直径5-12MM
绕筋间距50-500MM
主筋直径16-50MM
液压站压力10MPA
额定总功率85KW（含8台焊机）
长宽高35米*8米*3米
机头行走速度0-3M/min
绕筋小车行走速度0-3M/min
笼转速度0-10转/min
整机重量25T
主筋焊接次数0-3次
主筋单点焊接时间0-2S/次
绕筋焊接模式全焊/梅花焊/自调
绕筋单点焊接时间0-1S/点
绕筋规格单绕/双绕
主筋规格单主筋/双主筋
电源电压380V/50HZ
卸笼方式双向开门
智能钢筋记忆长度有
调节笼径模具3套
主筋上料方式气动自动上料
钢筋对齐方式伺服定位
钢筋对齐精度3MM
单根主筋焊接时长30-50S/次
钢筋笼升降支顶4套
钢筋笼升降方式液压系统
油泵压力10MPA
气泵压力0.8MPA
笼转精度±0.2度
钢筋笼支撑方式电动支撑
绕筋间距精度±2MM
存储钢筋笼数据套数7套
操作人数1-2人
绕筋放线速度0-50M/min变频可调
绕筋调直方式滚筒双线调直
绕筋承重6000KG
钢筋笼内撑圈个数6个
钢筋笼内撑圈间距调节范围1700MM-2000MM
钢筋笼内撑圈间距调节方式程序数控
